	コールド・ホットアイルに整列された高密度ラックエリア。ホットアイルでの排熱は、常時30〜40℃に 達します。　ラック列単位の処理能力が限界に近づきつつある今日のデータセンター空調において、 故障機から遠く離れた＋１台のバックアップ機は、本当に機能するでしょうか？

概　要

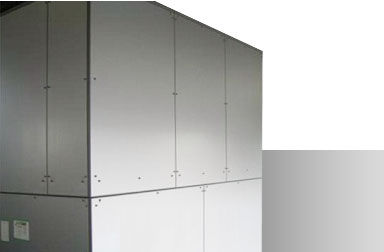

完全冗長型 空調機 (Full Redundant AHU) 従来のバックアップ機による、空調機の数を増やす手法のＮ+１又は2重化設計を一歩進め、空調機１台での単独冗長化を追求しました。コイル、モーター、ファン、動力電源等　様々な単体２Ｎ化により、計画停電以外の停止要素を極力無くし、冷却能力を保ちながら無停止化を実現しました。

Green IT / 省エネ対応 コンピュータの発熱負荷に応じた最適風量制御や、フリークーリング対応コイルを実装しております。 常時２ファン運転や、停電後最大能力での急速冷却運転など、ＡＨＵとしてクラス最大級の冷却能力を備えながら、平常時の負荷に応じた最適風量運転や寒冷期のフリークーリング運転によりデータセンターの電力量、CO2排出量の低減をはかり環境対策、コスト削減に貢献します。

オープンネットワークでオンデマンドな監視制御に対応 レターン、サプライ、床下等、さまざまなセットポイントへ制御モードの変更が可能です。また、入出冷水やエア温度の計測はもちろん、熱力計測や、電気量計測により、現在負荷の監視や、グリーン ITを目指すPUE（Power Usage Effectiveness）算出を強力にサポートいたします。オープンネットワークのLonWorksを使用しており、ビル中央監視への接続が可能です。

▲このページのトップへ

特　徴

ケーシング（筐体）： ステンレス鋼材の構造フレーム硬質ウレタン＋ガルバニウム鋼板のサンドイッチパネルにより品質と耐久性、保守性を向上しています。 フィルター： 中性能フィルター等の取付が可能な構造となっております。
	ファン・モーター： ベルト駆動でなく、ダイレクトドライブ（モーター・ファン直結）により、消耗による故障や交換のリスクを低減しております。 ダブルコイル： 完全異経路の冷水供給冗長設計に対応するダブルコイル仕様です。

▲このページのトップへ

機　能

■ 運転モード・各種制御監視 ■ スタートダッシュ・復電モード：最大風量・冷水バルブ全開による急速冷却運転 ■ ファン故障モード：故障側ダンパ自動閉鎖、ファン１台＋温度差増により平常時能力を維持して運転続行 ■ 定常運転モード：定常時及び室内負荷が少ない場合は、冷水流量＋可変風量による省エネ運転 ■ フリークーリングモード：冬期の熱源フリークリーング運転に対応した、冷水バルブの優先制御 ■ 負荷対応モード（将来実装）：複数ラックに実装した温度センサーに連動した、最適運転制御

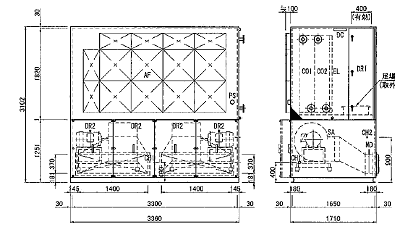

11kW x 2nタイプ　外形図

▲このページのトップへ

仕　様

お客様のニーズによる設計・製作をいたします。 詳しくはカタログをご覧ください。 冷水配管工事、電源盤製作・配線工事、空調機設置工事、計装盤製作・工事、試運転調整〜能力評価（コミッショニング）までお手伝い致します。
